XF系列沸騰床干燥機
當前位置： 首頁 / 產品中心

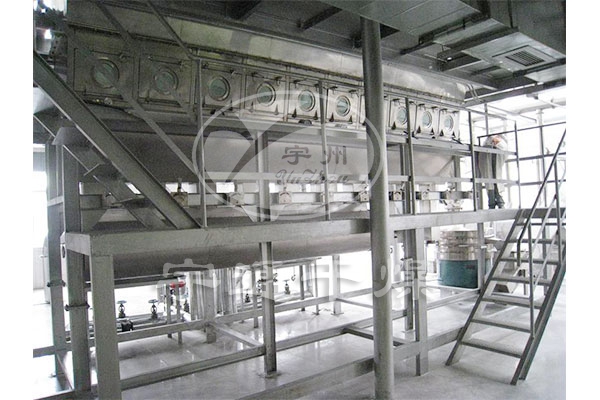

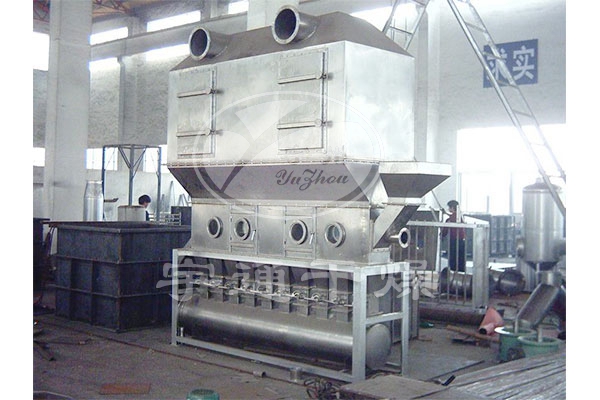

XF系列沸騰床干燥機
產品描述：XF系列臥式沸騰干燥機又稱流化床或者沸騰床，它是由空氣過濾器、沸騰床主機、旋風分離器、布袋除塵器、高壓離心通風機、操作臺組成。由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種。一般來說，比重較大的沖劑及顆粒物料干燥只需選擇旋風分離器。比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸機供選擇。蒸氣、電、熱風爐均可配用(按用戶要求配套)。
產品詳細
XF系列沸騰干燥機
產品介紹:
XF系列臥式沸騰干燥機又稱流化床或者沸騰床，它是由空氣過濾器、沸騰床主機、旋風分離器、布袋除塵器、高壓離心通風機、操作臺組成。由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種。一般來說，比重較大的沖劑及顆粒物料干燥只需選擇旋風分離器。比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸機供選擇。蒸氣、電、熱風爐均可配用(按用戶要求配套)。
散粒狀固體物料由加料器加入流化床干燥機中, 潔凈的熱風經閥板分配進入床體內，從加料器進入的濕物料被熱風形成沸騰狀態。由于熱風與物料廣泛接觸，增強了傳熱傳質的過程，因此在較短時間內就可干燥。物料從床體的一頭進入，經過幾十秒至幾分鐘沸騰干燥后由排料口排出, 廢氣由沸騰床頂部排出經旋風除塵器組和布袋除塵器回收固體粉料后排空。
蒸氣、電、熱風爐均可配用(按用戶要求配套)。
工作原理:
潔凈的熱風經閥板分配進入床體內，從加料器進入的濕物料被熱風形成沸騰狀態。由于熱風與物料廣泛接觸，增強了傳熱傳質的過程，因此在較短時間內就可干燥。如用連續型，物料從床體的一頭進入，經過幾十秒至幾分鐘沸騰干燥，自動從床體另一頭流出。本設備一般進行負壓操作。
設備特點:
1、可實行自動化生產，是連續式干燥設備。
2、干燥速度快，溫度低，能保證生產質量，符合藥品生產GMP 要求。
應用范圍:
醫藥藥品、化工原料、食品、糧食加工、飼料的干燥作業。如原料藥、壓片顆粒、中藥沖劑、保健食品、飲料沖劑、玉米胚芽、飼料、塑料樹脂、檸檬酸和其它粉狀物料的干燥除濕。
適用物料粒徑一般為0.1～6mm-0.5～3mm。
結構示意圖：
安裝說明:
◎各設備需擺放平整，用底腳螺絲固定，各部件密封良好。
◎風機可擺放于室外或自建消音室內。平面布置可根據具體情況酌情調整。
技術參數:
技術參數/
型號規格
XF0.25-1
(原XF10)
XF0.25-2
(原XF20)
XF0.25-3
(原XF30)
XF0.25-6
XF0.3-2
XF0.3-4
XF0.3-6
XF0.3-8
XF0.3-10
XF0.4-4
XF0.4-6
床層面積
(m2)
0.25
0.5
1.0
1.5
0.6
1.2
1.8
2.4
3.0
1.6
2.4
干燥能力
(kg H2O/h)
10~15
20~25
30~45
52~75
~30
42~60
63~90
84~120
105~150
56~80
84~120
風機功率
(kw)
5.5
7.5
15
22
7.5
18.5
30
37
48
30
37
進風溫度
(℃)
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
物料溫度
(℃)
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
外形尺寸 (主機)
L×W×H (m)
1×0.6×
3.35
2×0.6×
3.35
4×0.6×
3.35
6×0.6×
3.35
2×0.70×
3.4
4×0.70×
3.4
6×0.70×
3.4
8×0.70×
3.4
10×0.70×
3.4
4×1×
3.58
6×1×
3.58
占地面積(m2)
18
25
35
40
25
38
45
56
70
18
56
技術參數/
型號規格
XF0.4-8
XF0.4-10
XF0.4-12
XF0.5-4
(原XF50)
XF0.5-6
XF0.5-8
XF0.5-10
XF0.5-12
XF0.5-14
XF0.5-16
XF0.5-18
床層面積
(m2)
3.2
4.0
4.8
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
干燥能力
(kg H2O/h)
112~160
140~200
168~240
70~100
105~150
140~200
175~250
210~300
245~350
280~400
315~450
風機功率
(kw)
48
70
70
30
48
70
105
140
147
169
197
進風溫度
(℃)
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
120~140
物料溫度
(℃)
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
40~60
外形尺寸(主機)
L×W×H(m)
8×1×
3.58
10×1×
3.58
12×1×
3.58
4×1.2×
4.1
6×1.2×
4.1
8×1.2×
4.1
10×1.2×
4.1
12×1.2×
4.1
14×1.2×
4.1
16×1.2×
4.1
18×1.2
×4.1
占地面積(m2)
74
82
96
50
70
82
100
140
180
225
268
